腳手架工程詳細圖解

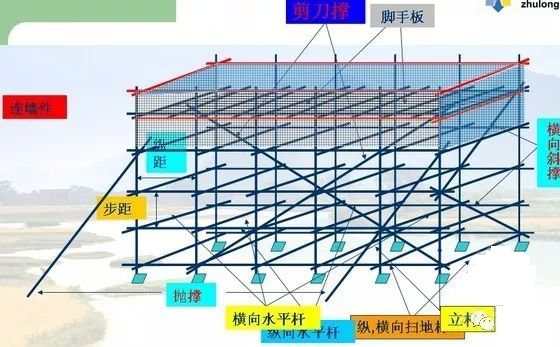

　　腳手架工程的組成包括：立柱，豎向水準桿、橫著水準桿，豎向掃地桿、橫著掃地桿、腳手架扣件(直角扣件，轉動腳手架扣件、對接扣件、止滑腳手架扣件)，剪刀撐(也稱之為十字線撐，十字線蓋)、橫著斜撐(也稱之為橫著斜支撐桿，之字檔)，鋼跳板、連墻件(也稱之為連墻點、連墻桿)，基座等。

　　



　　(1)立柱：鋼管腳手架中重直海平面的縱向構件。這是構成三角架構造的關鍵構件，也是傳送鋼管腳手架構造重量，工程施工載荷與風載荷的關鍵支承構件。

　　(2)外立柱:雙排腳手架中離去墻面一邊的立柱， 或單雙排架立柱。

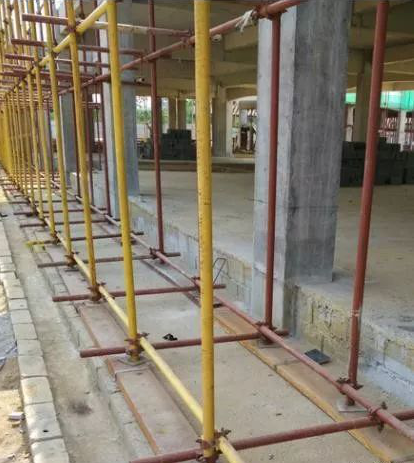

　　(3)內立柱:單雙排三角架中接近墻面一邊的立柱。

　　



　　(4)角桿:坐落于腳底架拐角的立柱，

　　(5)多管料:二根并排緊貼的立柱。

　　(6)主立柱：多管立柱中立即承擔頂端載荷的立柱。

　　



　　(7)副立柱:多管立柱中分?jǐn)傊髁⒅d荷的立柱。

　　(8)水準桿:鋼管腳手架中的木平構件。

　　



　　(9)豎向水準桿：沿鋼管腳手架豎向設定的水準桿(也稱之為大橫杠、大橫擔、牽杠，順?biāo)畻U)。這是構成鋼管腳手架構造的關鍵構件，也是傳送工程施工載荷給立柱的關鍵支承構件。

　　(10)橫著水準桿：沿鋼管腳手架橫著設定的水準桿(也稱之為小橫杠，六尺杠，橫楞、擱柵)。這是構成鋼管腳手架構造井傳送工程施工載荷給立柱的關鍵支承構件。

　　



　　(11)掃地桿：接近路面，聯接立柱根處的水準桿。

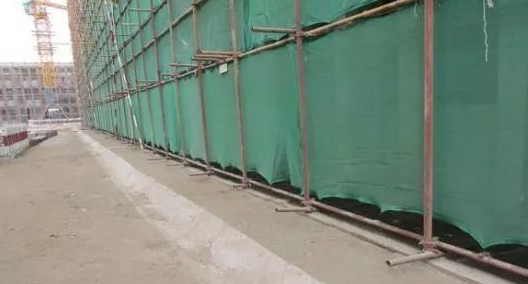

　　(12)豎向掃地桿：沿鋼管腳手架豎向設定的掃地桿。它可約束力立柱底部在豎向發

　　生偏移。

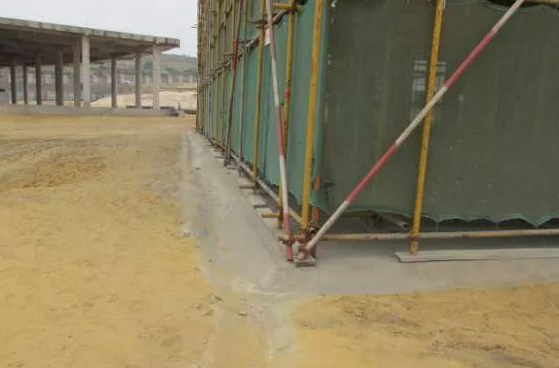

　　(13)橫著掃地桿：沿鋼管腳手架橫著設定的掃地桿。它可約束力立柱底部在橫著發

　　生偏移。

　　(14)連墻件：聯接鋼管腳手架與房屋建筑的預制構件(也稱之為連墻點、連墻桿)。這是即能承擔、傳送風載荷，又能避免鋼管腳手架在橫著失穩或坍塌的關鍵支承構件

　　



　　(15)橫著斜撐：與雙排腳手架內、外立柱或水準桿斜交成之字形的斜桿，它可提高鋼管腳手架的橫著彎曲剛度，提升鋼管腳手架的承載力。

　　(16)剪刀撐：在鋼管腳手架外側邊成雙設定的交差斜桿(也稱之為十字線撐，十字線蓋)，它可提高鋼管腳手架的豎向彎曲剛度，提升鋼管腳手架的承載力

　　



　　(17)拋撐：與鋼管腳手架外側邊斜交的構件。

　　(18)腳手架扣件：選用地腳螺栓擰緊的聯接件

　　(19)斜角相件:用以豎直交差構件間連接的腳手架扣件。這是借助腳手架扣件與無縫鋼管表層間的滑動摩擦力傳送工程施工載荷、風載荷的支承預制構件

　　



　　



　　(20)轉動腳手架扣件:用以平行面或斜交構件間連接的腳手架扣件。

　　(21)對接扣件:用以構件連接聯接的腳手架扣件。這是傳送載荷的支承聯接件。

　　(22)止滑腳手架扣件:依據抗滑規定加設的非聯接主要用途腳手架扣件。

　　



　　腳手架扣件

　　(23)基座:設在立柱底端的墊座，這是承擔并傳送立柱載荷的零配件。

　　(24)固定不動基座:不可以調整支墊高寬比的基座。

　　(25)可調式基座:可以調整支墊高寬比的基座。

　　(26)墊塊:設在基座下的支撐板板。
